안녕하세요! 맞춤형 방열판 공급업체로서 저는 당사 제품에 가장 적합한 열 인터페이스 재료(TIM)에 대해 자주 질문을 받습니다. 올바른 TIM은 방열판의 성능을 크게 향상시켜 효율적인 열 전달을 보장하고 구성 요소를 시원하게 유지할 수 있기 때문에 이는 중요한 주제입니다. 이 블로그에서는 다양한 유형의 열 인터페이스 재료를 분석하고 맞춤형 방열판에 적합한 재료를 찾는 데 도움을 드리겠습니다.
감열재 이해
TIM의 유형을 자세히 알아보기 전에 TIM이 수행하는 작업을 빠르게 이해해 보겠습니다. CPU나 전력 트랜지스터와 같은 열원에 방열판을 부착하면 두 표면 사이에 미세한 틈이 생깁니다. 이 틈은 열 전도율이 낮은 공기로 채워져 있습니다. 열 인터페이스 재료는 이러한 틈을 메우는 데 사용되어 열원과 방열판 사이에 더 나은 열 연결을 생성합니다. 이를 통해 열이 소스에서 방열판으로 더 효율적으로 전달되어 주변 환경으로 방출될 수 있습니다.
열 인터페이스 재료의 유형
1. 열전달 그리스
열 페이스트 또는 열 화합물이라고도 알려진 열 그리스는 가장 일반적인 유형의 TIM 중 하나입니다. 점성이 있는 물질로 도포가 용이하고 우수한 열전도율을 제공합니다. 열 그리스는 일반적으로 열 특성을 향상시키기 위해 은이나 알루미늄과 같은 금속 입자가 추가된 실리콘 또는 세라믹 베이스로 만들어집니다.
열 그리스의 주요 장점 중 하나는 저렴한 비용과 사용 용이성입니다. 열원이나 방열판 표면에 소량의 그리스를 바르고 두 개를 함께 누르기만 하면 됩니다. 그리스는 미세한 틈을 메우고 우수한 열 연결을 생성합니다. 그러나 열 그리스에는 몇 가지 단점이 있습니다. 시간이 지나면 건조해져 열 성능이 저하될 수 있습니다. 방열판을 제거했다가 다시 설치하는 경우에도 다시 적용해야 합니다.
2. 열 패드
열 패드는 또 다른 인기 있는 TIM 유형입니다. 이는 열원과 방열판 사이에 배치되도록 설계된 미리 절단된 재료 시트입니다. 열 패드는 일반적으로 열원과 방열판의 표면에 맞는 실리콘이나 흑연과 같은 부드럽고 압축 가능한 재료로 만들어집니다.
열 패드의 주요 장점 중 하나는 편리함입니다. 설치가 쉽고 지저분한 그리스 도포가 필요하지 않습니다. 또한 두께가 일정하여 균일한 열 연결이 보장됩니다. 그러나 열 패드는 일반적으로 열 그리스보다 열 전도성이 낮습니다. 또한 그리스보다 유연성이 떨어지기 때문에 불규칙한 간격을 채우는 데 효율성이 떨어질 수 있습니다.
3. 상변화 물질
상변화 물질(PCM)은 가열되면 고체에서 액체 상태로 변하는 TIM의 한 유형입니다. PCM은 일반적으로 금속 입자가 첨가된 왁스 또는 폴리머 베이스로 만들어집니다. PCM은 가열되면 녹아 열원과 방열판 사이의 틈을 채워 열 연결이 잘 됩니다.
PCM의 주요 장점 중 하나는 높은 열전도율입니다. 또한 접촉 저항이 낮아 다른 유형의 TIM보다 열을 더 효율적으로 전달할 수 있습니다. 그러나 PCM은 열 그리스나 열 패드보다 가격이 더 비쌀 수 있습니다. 또한 녹는 데 일정량의 열이 필요하므로 저온 응용 분야에서 효율성이 제한될 수 있습니다.
4. 열접착제
열 접착제는 방열판을 열원에 접착하는 데 사용되는 TIM의 한 유형입니다. 일반적으로 금속 입자가 추가된 에폭시 또는 실리콘 베이스로 만들어집니다. 열 접착제는 방열판과 열원 사이에 강력한 기계적 결합을 제공하여 우수한 열 연결을 보장하는 데 도움이 됩니다.
열 접착제의 주요 장점 중 하나는 방열판과 열원 사이에 영구적인 결합을 제공하는 능력입니다. 또한 열전도율이 높아 열을 효율적으로 전달할 수 있습니다. 그러나 방열판을 교체해야 하는 경우 열 접착제를 제거하기 어려울 수 있습니다. 또한 다른 유형의 TIM보다 더 긴 경화 시간이 필요합니다.
맞춤형 방열판에 적합한 감열재 선택
이제 다양한 유형의 열 인터페이스 재료를 알았으니 맞춤형 방열판에 적합한 재료를 어떻게 선택합니까? 고려해야 할 몇 가지 요소는 다음과 같습니다.
1. 열전도율
TIM의 열전도율은 열을 얼마나 잘 전달할 수 있는지를 나타내는 척도입니다. 열 전도성이 높을수록 TIM은 열원에서 방열판으로 열을 더 잘 전달합니다. TIM을 선택할 때 열 전도성이 높은 것을 찾으십시오.
2. 신청방법
TIM의 적용 방법도 고려해야 할 중요한 요소입니다. 열 그리스와 같은 일부 TIM은 적용하기 쉽고 열원이나 방열판 표면에 고르게 도포할 수 있습니다. 열 패드와 같은 다른 TIM은 사전 절단되어 열원과 방열판 사이에 간단히 배치할 수 있습니다. 적용하기 쉽고 귀하의 애플리케이션에 적합한 TIM을 선택하십시오.
3. 온도 범위
TIM의 온도 범위는 고려해야 할 또 다른 중요한 요소입니다. 열 그리스와 같은 일부 TIM은 고온을 견딜 수 있는 반면 열 패드와 같은 다른 TIM은 온도 한계가 더 낮을 수 있습니다. 애플리케이션의 온도 범위를 견딜 수 있는 TIM을 선택하십시오.
4. 호환성
방열판 및 열원과 TIM의 호환성도 고려해야 할 중요한 요소입니다. 일부 TIM은 특정 재료와 반응할 수 있으며, 이로 인해 효율성이 떨어지거나 방열판이나 열원이 손상될 수 있습니다. 방열판 및 열원과 호환되는 TIM을 선택하십시오.
맞춤형 방열판 및 권장 TIM

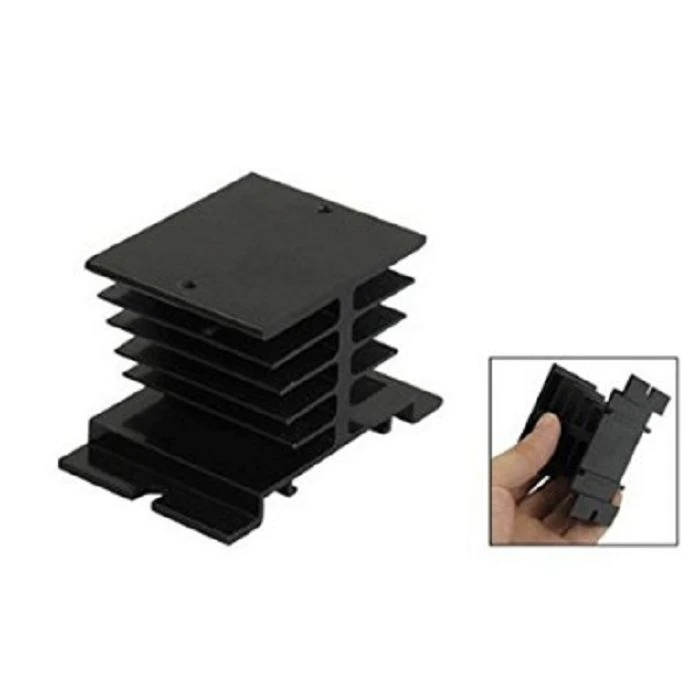

우리 회사에서는 다음을 포함하여 다양한 맞춤형 방열판을 제공합니다.SSR 라디에이터,OEM 알루미늄 방열판, 그리고압출 방열판. 대부분의 방열판에는 열 그리스나 열 패드를 사용하는 것이 좋습니다.
열 그리스는 높은 열 전도성이 필요한 응용 분야에 탁월한 선택입니다. 적용이 쉽고 우수한 열 성능을 제공합니다. 열 패드는 편의성과 설치 용이성이 중요한 응용 분야에 적합한 선택입니다. 또한 방열판을 자주 제거하고 다시 설치해야 하는 응용 분야에도 좋은 선택입니다.
귀하의 애플리케이션에 어떤 TIM이 적합한지 확실하지 않은 경우 당사 전문가 팀이 도와드리겠습니다. 다양한 유형의 TIM에 대한 자세한 정보를 제공하고 맞춤형 방열판에 적합한 TIM을 선택하도록 도와드릴 수 있습니다.
결론
맞춤형 방열판의 성능을 위해서는 올바른 열 인터페이스 재료를 선택하는 것이 중요합니다. 다양한 유형의 TIM을 이해하고 열전도도, 적용 방법, 온도 범위, 호환성과 같은 요소를 고려하여 애플리케이션에 적합한 TIM을 선택할 수 있습니다. 질문이 있거나 맞춤형 방열판에 적합한 TIM을 선택하는 데 도움이 필요한 경우 주저하지 말고 당사에 문의하십시오. 우리는 귀하의 요구 사항에 가장 적합한 솔루션을 찾을 수 있도록 도와드립니다.
참고자료
- JC Chato의 "열 인터페이스 재료: 검토", 구성 요소, 하이브리드 및 제조 기술에 대한 IEEE 거래, Vol. 1990년 3월 13일 1호.
- DL Blackburn의 "전자 시스템의 열 관리", McGraw-Hill, 2000.
- A. Bar-Cohen 및 AD Kraus, Taylor & Francis, 1995년 "전자 장비의 열 전달".
